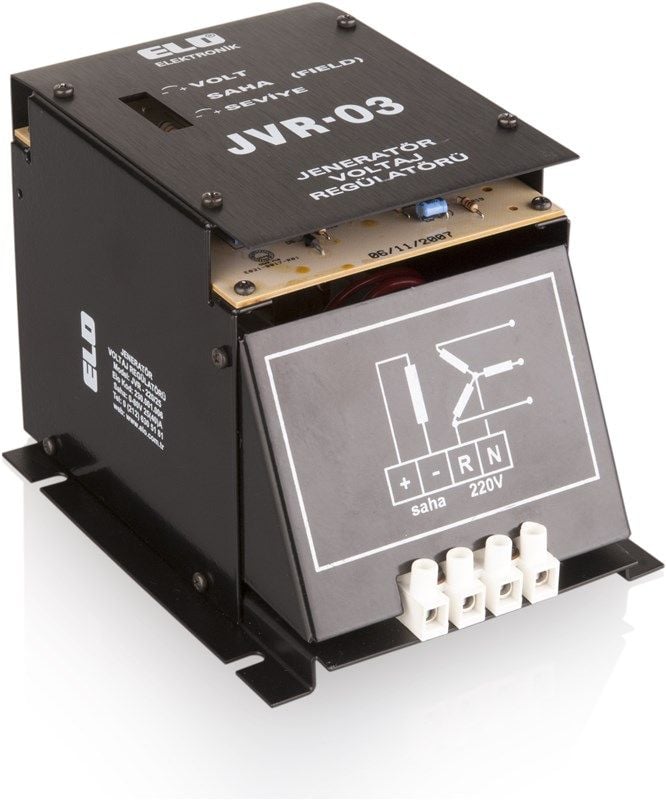

JENERATÖR VOLTAJ REGÜLATÖRÜ

Elo Jeneratör Voltaj Regülatörü, alternatör fazlarından biri veya ikisi ile ölçüm yaparken, bu voltajın boşta ve yükteki değişimine göre saha voltajını artırıp eksilterek çıkış voltajını regüle eder.

 ‘’Volt’’ trimpotu ile saha voltajı, ‘’seviye’’ trimpotu ile takviye edilen voltaj miktarı ayarlanabilir.

 Alternatörün dönmeye başlaması ile artık mıknatısiyetten doğan gerilim (remenans gerilimi) regülatör içindeki rölenin kapalı kontağı üzerinden yarımdalga doğrultularak sahaya gönderilir. Tırmanmayı takip eden gerilim yükselmesi ile röle çeker ve regülasyonu yarı iletken gruba devreder.

Bu sebeple düşük remenans gerilimine sahip alternatörlerdeki saha voltajı yetersizliğinden voltaj yükselmemesi ve start esnasında akü ile uyartım ihtiyacı ortadan kaldırılmıştır.
