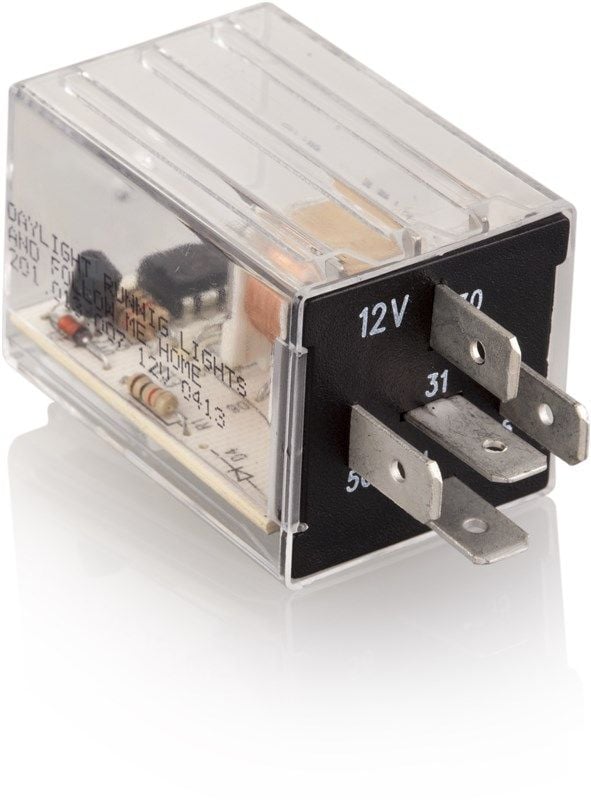

ELO Otomatik Far Yakma + Uğurlama Rölesi, gün içinde kullanılma mecburiyeti getirilen far veya led ışıklarının otomatik olarak yanmasını sağlar. Ayrıca eve gidiş aydınlatması (Follow Me Home) özelliği taşıyan bir röledir.
Kontak anahtarı açıldıktan 10 saniye sonra L terminalinden verilen pozitif çıkış, gündüz farlarının veya led aydınlatmalarının yanmasını sağlar. Bağlantı sırasında yapılan tercihe göre; park lambaları, kısa veya uzun hüzmeli farlar aktif hale getirildiğinde röle devre dışı kalır. Aynı şekilde park lambalarının, kısa veya uzun hüzmeli farların kapatılması durumunda tekrar devreye girer. Kontak anahtarının kapatıldığı durumlarda 30 saniye süre ile devrede kalmaya devam eder ve süre sonunda otomatik olarak söner.
Bağlantının yapılması için 30 numaralı terminal aküden doğrudan pozitif (+ 12V), 15 numaralı terminal kontak anahtarı açıldığında pozitif (+) alacak şekilde ve 31 numaralı terminal ise doğrudan negatife (- 12V) bağlanmalıdır. L terminali ise araç sahibinin tercihine göre gündüz farları veya led aydınlatmalarına bağlantı yapılacak şekilde tasarlanmıştır. 56 numaralı terminal muhtemel 4 farklı bağlantı şekli ile sürücüye farklı seçenekler sunar. Gündüz farlarının, park lambalarının veya farların yakılması ile rölenin devre dışı kalması isteniyorsa park lambaları paraleline, kısa hüzmeli farlar yakıldığında devre dışı kalması tercih ediliyorsa kısa far ampulleri paraleline montajı yapılmalıdır. Uzun hüzmeli farlar yakıldığında devre dışı kalmasının istendiği durumlarda uzun far ampulları paraleline ve son olarak uzun veya kısa hüzmeli farlardan herhangi bir tanesi yakıldığına Follow Me Home özelliğinin devre dışı kalması isteniyorsa en 1A50V’luk diyotlarla şemada belirtilen kesik çizgili bağlantı takip edilmelidir (diyot ürün ile birlikte gelmez). Gündüz farlarının ilave edileceği durumlarda uyulması beklenen dünya standardı şartlar bulunmaktadır. Buna göre; gündüz farlarının zemine mesafesi 250mm’den az ve 1500mm’den fazla olamaz. İki gündüz farı arasında minimum 600mm olmalıdır. Gündüz farlarının dış kenarları ile sinyal lambalarının iç kenarları arasında en az 40mm olması gerekirken, her iki gündüz farının da zemine olan açısı 10ºden olmalıdır.
Kolay montaj için 207.150.251 kodlu ELO Röle Soketi ile kullanılması tavsiye edilir.
