ELO ELEKTRONİK KONJEKTÖR B TİPİ

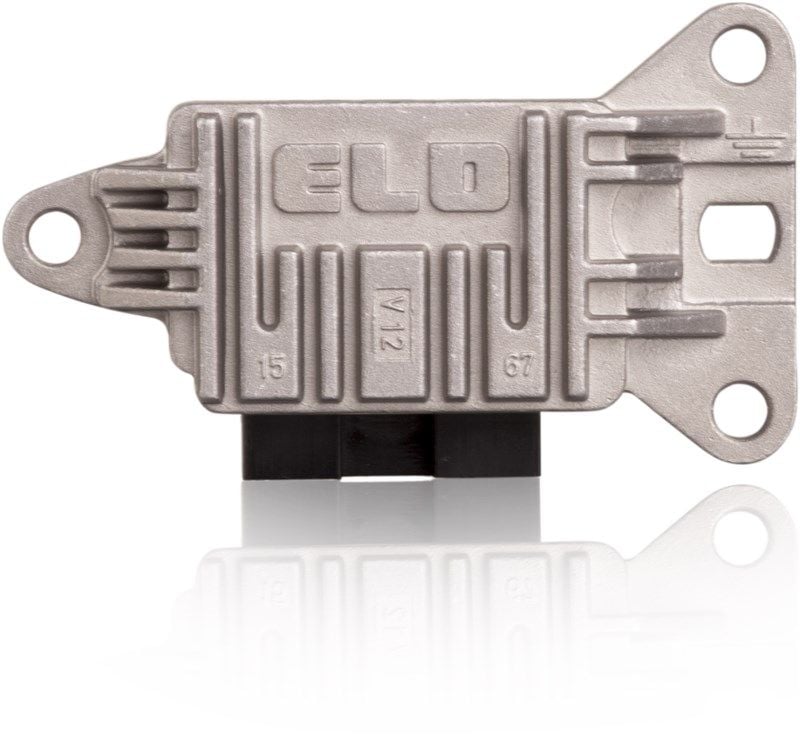

15 numaralı terminal, regülatörün pozitif giriş terminali, 67 numaralı terminal ise alternatör alan sargısına pozitif çıkış terminalidir. Çıkış voltajı ortam ısısına göre ve çalışma frekansı o andaki şartlara bağlı olarak regülatör tarafından otomatik olarak ayar edilir. Regülatörün araç üzerine monte edildiği yer göz önünde bulundurularak elektronik devre, su ve neme karşı özel malzeme ile kapatılmış olup bu sayede vibrasyon ve benzeri dış etkilerden zarar görmesi söz konusu değildir. Ancak regülatörün kısa devreye karşı korunması olmadığı için 67 numaralı terminalin hiçbir şekilde araç şasesine veya akünün (-) negatif kutbuna çok kısa süre de olsa değdirilmemesi gerekir. Aksi takdirde regülatör çıkışındaki silisyum transistör onarılması mümkün olmayacak şekilde hasar görecektir.

Teknik bilgilere ulaşmak için lütfen tıklayın
