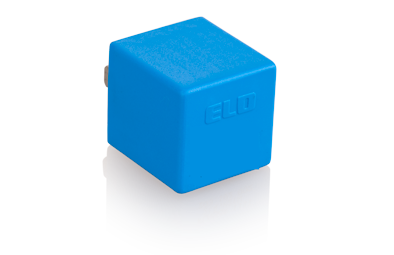

DİYOT ÜNİTELERİ

Son yıllarda araçlardaki elektrik ve elektronik devre sayısının hızla artması, bu devrelerin birbirine bağlı olarak sorunsuz bir şekilde çalışması gereğini doğurmuştur. Mevcut devrelere ilave veya bu devrelerde modifikasyon yapıldığında, beklenen etkinin yanında istenmeyen durumlar da oluşabilmektedir. Örneğin, ilave edilen bir otomatik gündüz farı yakma devresi veya ani fren ikaz rölesi panoda beklenmeyen bir arıza ışığı yakabilmektedir. Buna benzer durumlarda, devrelerin birbirini etkilememesi için diyot üniteleri kullanılmaktadır.

İlave edilen ek devreler Elektromekanik röle, Solenoid, Bobin/Enduktans içeriyorsa, bu devreler açma ve kapatma esnasında EMI (elektromanyetik enterferans) üretir. Bu elektriksel gürültüyü veya parazitleri bastırmak için en etkili yöntem diyot kullanımıdır. Diğer bir kullanım alanı ise, herhangi bir yük (lamba, fan, elektrik motoru vs) birden fazla kaynaktan çalıştırmak istenildiğinde, ikiden fazla artı sinyalin birleştirilip, bahsi geçen yüke iletilmesidir. Diyot ünitesi sayesinde bu iletim sorunsuz olarak gerçekleştirilir.

Diyot üniteleri 2, 3 veya 4 diyotlu olmak üzere 3 ana model olarak üretilmektedir. Her ana model kendi içinde 2 alt model içerir.

Birinci alt modelde, 2, 3 veya 4 sinyal tek sinyale düşürülmektedir (bkz. şema 1-3-5). İkinci alt modelde ise 1 sinyal, 2, 3 veya 4’e bölünmektedir (bkz. şema 2-4-6). Herhangi bir devrede diyot veya diyot grubuna ihtiyaç duyuluyorsa, bahsi geçen 6 üründen bir tanesi mutlaka ihtiyacı karşılayacaktır.

ELO Diyot Üniteleri tüm 12V veya 24V devrelerde güvenle kullanılabilir. Kullanılan diyotların akımı max 3A’dir, dolayısıyla kullanılacak yük ve sigorta değeri bu akıma uygun olmalıdır.

ELO Diyot Ünitesi sürekli enerji altında kalmaya uygundur, neme, vibrasyona ve olumsuz tüm dış etkenlere karşı korumalı olarak tasarlanmıştır.

Standart otomotiv rölesi terminal yapısına ve ölçülerine sahip olduğundan, ELO Röle Soketleri ile kullanılması tavsiye edilir.

201.003.093 ve 201.003.097 kodlu Diyot Üniteleri için Röle Soketi kodu: 207.131.251

201.003.094 ve 201.003.095 kodlu Diyot Üniteleri için Röle Soketi kodu: 207.140.251

201.003.096 ve 201.003.098 kodlu Diyot Üniteleri için Röle Soketi kodu: 207.150.251

Teknik bilgilere ulaşmak için lütfen tıklayın
