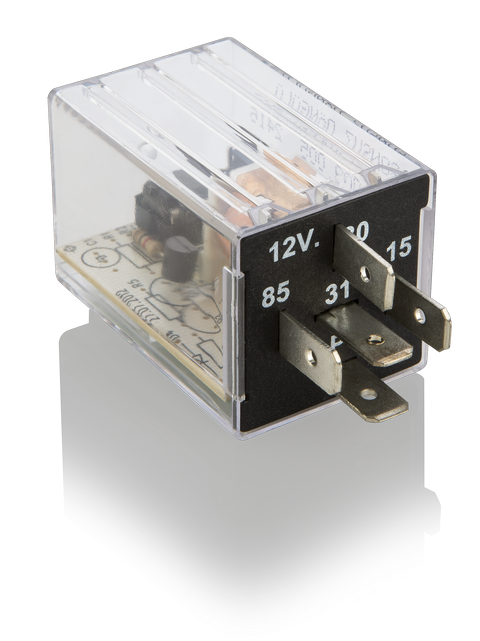

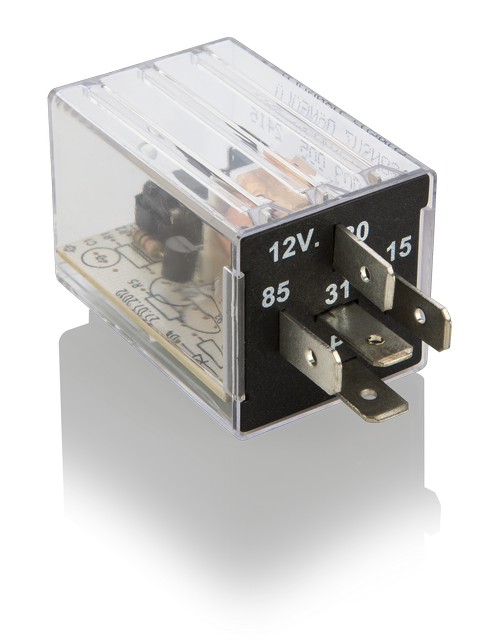

ELO Sonsuz Döngülü Zaman Rölesi, belirlenen aralıklarla çıkış verip, çıkışı keserek sonsuz bir döngü sağlar. Talep üzerine, bekleme zamanı minimum 1 saniye, maksimum 1 yıl olmak üzere, istenilen 3 farklı değere göre üretilebilir. Zamanlar arası geçişler ürün üzerindeki köprü yardımı ile yapılır. Standart üretimde devrede kalma süresi 1 dakika, devre dışı kalma süresi 5, 10, 15 dakikadır.
Bekleme Zamanını belirleme: Rölenin şeffaf kapağını çıkardıktan sonra, LED diyodun hemen yanında bulunan siyah köprü hiç kullanmaz ise 5 dakika, 1 ve 2 numaralı iğnelere takılırsa 10 dakika, 2 ve 3 numaralı iğnelere takılırsa 15 dakikada bir kez olmak üzere, pompa bir dakikalığına çalışır. Talep üzerine, zaman min 1 saniye, max 1 yıl olmak üzere, istenilen 3 farklı değere göre üretilebilir. Üründe 1 adet 12V, sadece normal açık kontakları olan ve max. 10A akım verebilen röle kullanılmaktadır. Bu röle 24V versiyonunda 5A akım vermektedir. Daha yüksek akım veya voltajlar için, yük ile zaman rölesi arasına ek bir röle kullanılması tavsiye edilir. Zaman değerlerinde max. +%5 hata payı olabilir.
Bağlantılar:
30: Sigorta üzerinden doğrudan aküye veya kontak sonrası artıya bağlanmalıdır.
31: Akü – kutup, şase veya toprak olmalıdır.
87: Çıkış terminali. Yüke giden + çıkış. Eğer ek röle kullanılacaksa, bu rölenin bobinine bağlanması gerekir.
15: Tetik terminali. Bir anahtar üzerinden seçilen ürüne göre +12V’a (201.009.005) veya +24V'a (201.009.006) bağlanmalıdır. Böylece anahtar açıldığında pompa devreye girer, 1 dakika boyunca çalışır, belirlenen zaman kadar bekler ve tekrar çalışır. Tetik sinyali kesilene kadar bu döngü devam eder.
85: Kullanılmamaktadır. Boş bırakılmalıdır.
ELO Sonsuz Döngülü Zaman Rölesi, sürekli enerji altında kalmaya uygundur, neme, toza ve vibrasyona karşı korumalı olarak tasarlanmıştır. Dış mekan veya üzerine doğrudan su gelebilecek yerlere monte edilmemesi gerekmektedir.
Standart otomotiv rölesi terminal yapısına ve ölçülerine sahip olduğundan, kolay montaj için 207.150.251 kodlu ELO Röle Soketi ile kullanılması tavsiye edilir.
