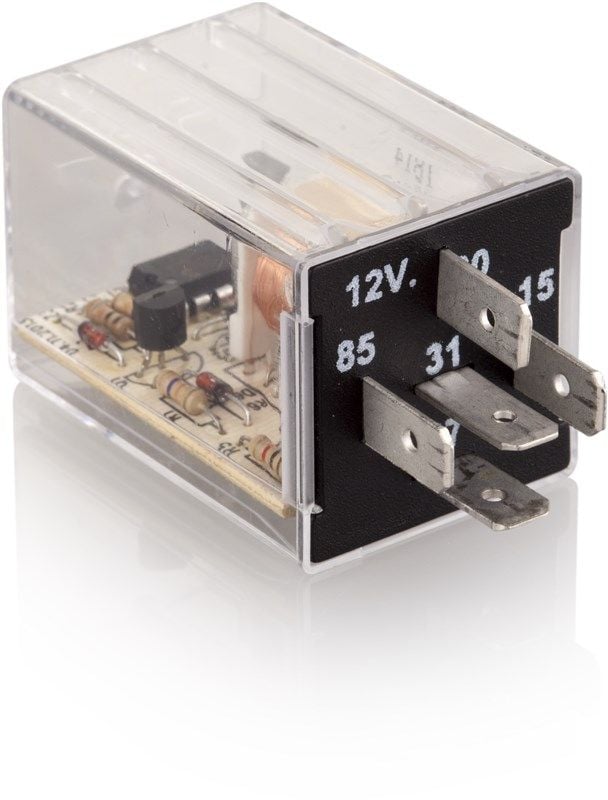

ELO RESET ETME RÖLESİ ZAMAN AYARLI (WATCH DOG TIMER)

Birçok cihaz ve makine arızalandığında veya çalışması sırasında bir problem çıkması halinde arıza ikazı vermemektedir. ELO Reset Etme Rölesi Zaman Ayarlı (WDT) bu tip cihazlara ve makinelere, arıza ikazı verme özelliği kazandırmak amacı ile üretilmektedir.

Normal çalışan cihaz veya makine düzenli olarak ELO Reset Etme Rölesi Zaman Ayarlı (WDT) tetik sinyali göndermektedir. Eğer belirlenen süre içinde tetik sinyali gelmez ise, WDT röle, ilgili cihazın veya makinenin elektriğini keser ve tekrar verir. Kısaca, ELO WDT Reset Rölesi kendisine bağlı olan cihaza veya makineye "hard reset” atmış olur. Bu sırada, ELO Reset Etme Rölesi Zaman Ayarlı (WDT) kullanıcının isteğine göre ikaz ışığı yaktırabilir veya alarm cihazı devreye sokabilir.

Bağlantılar:

15: +12V

31: -/ Şase/ GND

30: Kontak giriş terminali

P: NC (Normal kapalı) veya NO (Normal açık) kontak çıkış terminali

85: Belirlenen zaman içinde (köprünün pozisyonuna göre) bu terminal şase olmalıdır.

Zaman aşılırsa röle kontakları konum değiştirir verilen göreve göre reset atılır, ikaz ışığı yakılır/söndürülür, alarm çalıştırılır.

Zaman belirleme ürünün içindeki köprü ile yapılır. Köprü takılı değilse en kısa zaman, köprü 1-2 konumunda ise orta zaman, köprü 2-3 konumunda ise en uzun zaman seçilmiş olur. Standart zamanlar 1, 2 ve 3 dakikadır. Zaman aşımı değerleri kullanıcının isteği üzerine farklı zamanlara ayarlanabilir.
