ELO ÖN BEKLEMELİ ZAMAN RÖLESİ KRİSTALLİ ( 1 - 2 + 3 dk ) - İSTENİLEN ZAMANA GÖRE ÜRETİLİR

Bir devreyi, makineyi veya mekanizmayı belli bir süre çalıştırmak veya çalıştırmamak için zaman rölesine ihtiyaç duyulur. ELO Ön Beklemeli - Kristalli Zaman Rölesi tetiklendiği anda hemen çıkış vermez. İlk önce bekleme zamanını saymaya başlar. Bekleme zamanı dolduğunda çıkış verir ve çekili kalma süresi tamamlandığında çıkışı kapatır. Bekleme ve çekili kalma zamanları müşteri talebine göre fabrika tarafından ayarlanır. Kullanıcı bekleme zamanı olarak iki farklı zaman talebinde bulunabilir, ancak çekili kalma zamanı tek zamanlıdır.

Bekleme zamanını belirleme: Rölenin şeffaf kapağını çıkardıktan sonra, LED diyodun hemen yanında bulunan siyah köprü hiç kullanmaz ise en kısa bekleme zamanı, 1 ve 2 numaralı iğnelere takılırsa uzun bekleme zaman belirlenmiş olur. Kısa ve uzun zamanların değeri ürün isminde belirtilmiştir. Talep üzerine istenen zamanlara göre üretim yapılabilir. Bekleme zamanı olarak minimum 1 milisaniye, maksimum 1 yıl olmak üzere, istenilen 2 farklı bekleme değeri seçilebilir. Benzer şekilde, minimum 1milisaniye, maksimum 1 yıl olmak üzere bir çekili kalma zamanı seçilebilir.

Üründe 1 adet 12V, sadece normal açık kontakları olan ve maksimum 3A akım verebilen röle kullanılmaktadır. Daha yüksek akım veya voltajlar için, yük ile zaman rölesi arasına ek bir röle kullanılması tavsiye edilir.

Ürün oldukça hassas zaman belirleyebilmektedir, hata payı maksimum + 10ms/saattir.

Bağlantılar:

30: Sigorta üzerinden doğrudan +12V aküye bağlanmalı

31: Akü – kutup, şase veya toprak

87: Çıkış terminali. Yüke giden + veya ek röle kullanılacaksa, bu rölenin bobinine bağlanmalı.

85: Tetik terminali. Kısa süreli pozitif sinyal geldiğinde (bir butondan veya başka bir cihazdan) röle tetiklenir bekleme zamanının saymaya başlar. Bekleme zamanı tamamlandığında çıkış verir. Çıkışın çekili kalma zamanı dolduğunda çıkış kapatılır. Talep üzerine süre dolmadan 2. tetik gelirse çıkışı kapatan ürün de üretilebilmektedir.

15: Kontak açılınca +12V alacak şekilde bağlanmalıdır.

ELO Ön Beklemeli - Kristalli Zaman Rölesi, sürekli enerji altında kalmaya uygundur, neme, vibrasyona ve olumsuz tüm dış etkenlere karşı korumalı olarak tasarlanmıştır.

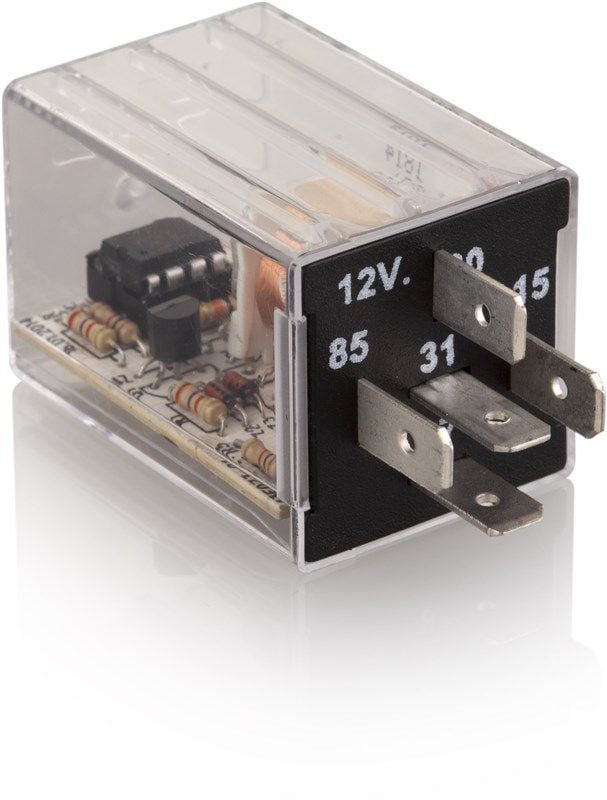

Standart otomotiv rölesi terminal yapısına ve ölçülerine sahip olduğundan, kolay montaj için 207.150.251 kodlu ELO Röle Soketi ile kullanılması tavsiye edilir.
